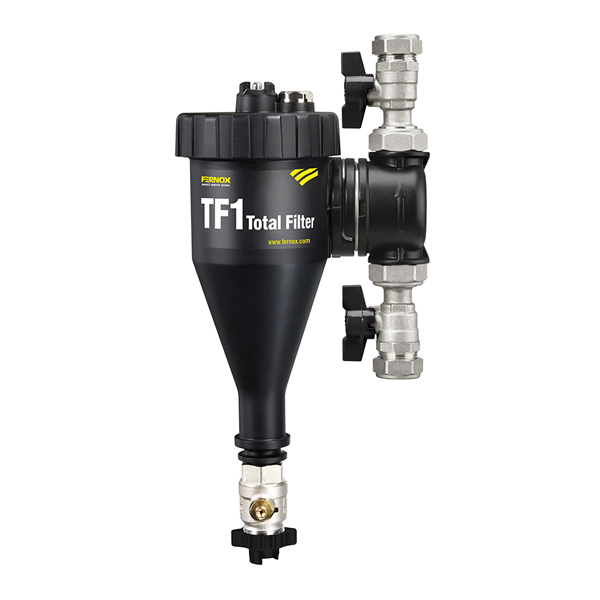

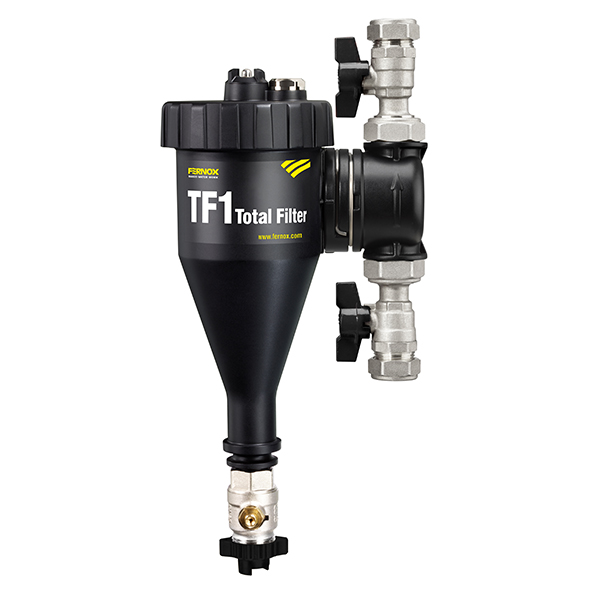

TF1 Total Filter

Fluides adaptés :
Eau
Solutions glycolées inhibées
Gamme de produits chimiques Fernox / Additifs pour systèmes
Pourcentage maximal de glycol : 50 %

Pression de service maximale – 50 L/min
Température maximale de fonctionnement – 100 °C
Taux de capture – Jusqu’à 100 % des contaminants du système

Principe de fonctionnement – L’eau contaminée pénètre dans le filtre via le collecteur, transportant divers débris et particules en suspension dans le système. Ces débris, y compris les impuretés ferreuses telles que la magnétite, traversent le collecteur et pénètrent dans le corps principal du filtre.
Le filtre total TF1 utilise la filtration hydrocyclonique. Un hydrocyclone est un dispositif statique qui applique une force centrifuge à un mélange liquide afin de favoriser la séparation des particules.
L’action hydrocyclonique a été conçue pour convertir la vitesse du liquide entrant en mouvement rotatif. Lorsque l’eau pénètre dans le filtre, elle tourne autour et descend à l’extérieur du filtre, emportant avec elle les particules. La forme du filtre a été conçue pour créer une zone morte au fond où les particules plus lourdes se déposent.
L’hydrocyclone du filtre TF1 Total a été optimisé afin de permettre une capacité de filtration maximale des matériaux magnétiques et non magnétiques.
Une fois que le flux d’eau a atteint le fond du filtre, l’eau remonte par le centre du filtre total TF1, emportant les particules sur la gaine magnétique, ce qui favorise une filtration magnétique supplémentaire et améliore les capacités de collecte du filtre.
Les saletés collectées dans le filtre peuvent ensuite être évacuées en retirant l’aimant de la gaine et en ouvrant la vanne de vidange. Cette procédure est décrite dans le guide de nettoyage et ne nécessite pas l’arrêt du système ni le démontage du filtre.
