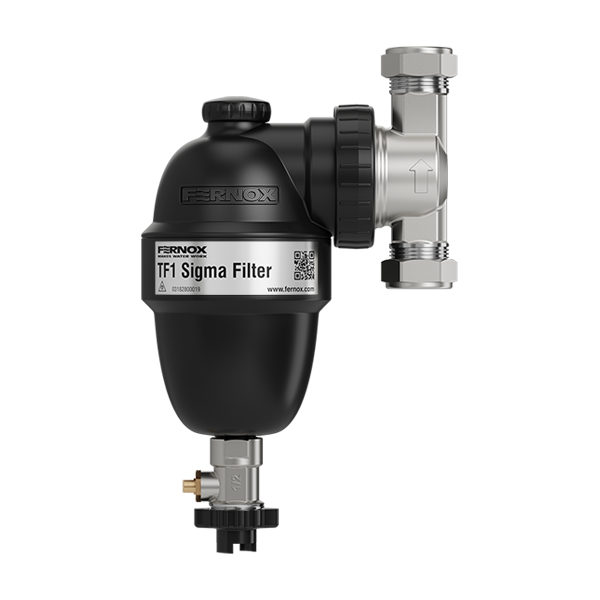

TF1 Sigma Filter

Fluides appropriés :
Eau
Solutions de glycol inhibées
Gamme de produits chimiques Fernox / Additifs du système
Pourcentage maximal de glycol : 50 %

Pression de fonctionnement maximale : 5 bar
Débit maximum : 25 L/min
Température maximale de fonctionnement : 100 ⁰C
Taux de capture : jusqu’à 100 % des contaminants du système

Mode de fonctionnement : l’eau contaminée entre dans le filtre par le collecteur, en transportant divers débris du système et matières particulaires maintenus en suspension. Ces débris, notamment les impuretés ferreuses comme la magnétite, circulent à travers le collecteur et à l’intérieur du corps principal du filtre.
L’eau est entraînée vers le bas, jusqu’à la base du filtre grâce aux caractéristiques de débit technique, créées à l’intérieur du filtre par le Séparateur de Particules Hydroniques (SPH). L’action du SPH aide à déranger les particules sales maintenues en suspension par l’eau en les dirigeant vers une zone technique de faible débit à la base du filtre.
Le flux dynamique de l’eau à l’intérieur du filtre permet également la capture des impuretés ferreuses par l’ensemble aimant à haute puissance.
Pour sortir du filtre, l’eau doit passer sur la gaine magnétique et contourner le SPH, puis sortir du collecteur. Les débris du système ont ainsi du mal à s’échapper de l’unité et, soit ils deviennent prisonniers de la zone de faible débit, soit ils sont capturés par la puissance de l’aimant. C’est donc de l’eau propre qui sort du filtre.
Toutes les saletés recueillies dans le filtre peuvent alors être éliminées en retirant l’aimant de la gaine et en ouvrant la valve de vidange. Cette procédure est présentée dans le guide de nettoyage et ne nécessite pas l’arrêt du système ou le démontage du filtre.
