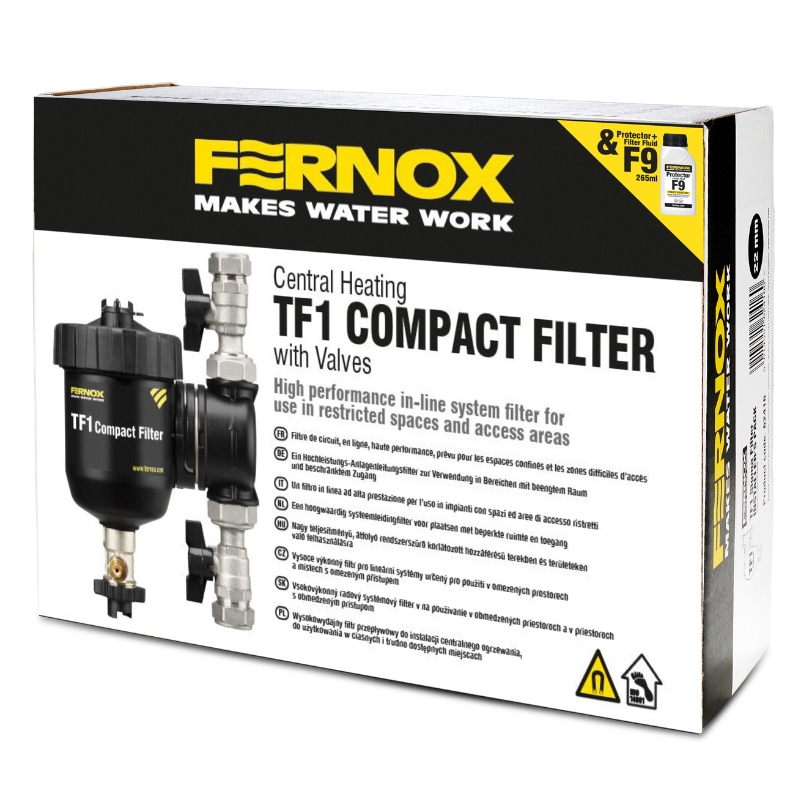

TF1 Compact Filter with Protector+ Filter Fluid F9

Fluides appropriés :
Eau
Solutions de glycol inhibées
Gamme de produits chimiques Fernox / Additifs du système
Pourcentage maximal de glycol : 50 %

Pression maximale de fonctionnement : 50 L/min
Température maximale de fonctionnement : 100 ⁰C
Taux de capture : Jusqu’à 100 % des contaminants du système

Mode de fonctionnement
L’eau contaminée entre dans le filtre par le collecteur, en transportant divers débris du système et matières particulaires maintenues en suspension. Ces débris, notamment les impuretés ferreuses comme la magnétite, circulent à travers le collecteur et à l’intérieur du corps principal du filtre.

Le TF1 Compact Filter utilise la filtration hydrocyclonique. Un hydrocyclone est un dispositif statique qui applique la force centrifuge à un mélange liquide pour favoriser la séparation des particules.

L’action hydrocyclonique a été conçue pour convertir la vitesse du liquide entrant en un mouvement de rotation. Tandis que l’eau pénètre dans le filtre, elle tourne autour et le long de l’extérieur du filtre, en entraînant avec elle les particules. La forme du filtre a été conçue pour créer une zone de faible débit à la base où se déposent les particules les plus lourdes.

L’hydrocyclone dans le TF1 Compact Filter a été optimisé pour permettre une capacité de filtration maximale des matériaux magnétiques et non magnétiques.

Lorsque le flux d’eau a atteint la base du filtre, l’eau revient à travers le centre du TF1 Compact Filter, en transportant les particules sur la gaine magnétique, favorisant une filtration magnétique supplémentaire et améliorant les capacités de collecte du filtre.

Toutes les saletés recueillies dans le filtre peuvent alors être éliminées en retirant l’aimant de la gaine et en ouvrant la valve de vidange. Cette procédure est présentée dans le guide de nettoyage et ne nécessite pas l’arrêt du système ou le démontage du filtre.
